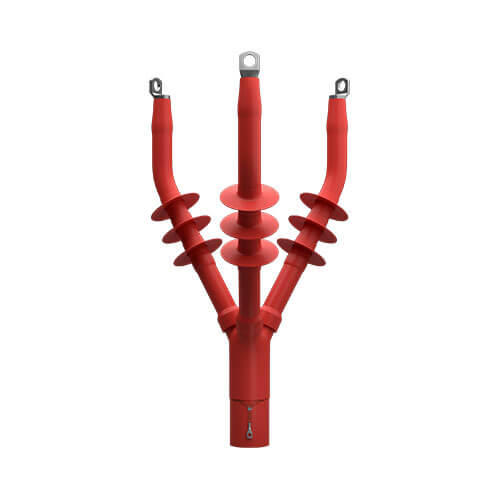

سرکابل حرارتی هوایی سهکر برای ارتفاع بالای ۱۵۰۰ متر از سطح دریا HHK-3E
سرکابل حرارتی هوایی سهکر HHK-3E برای ارتفاع بالای ۱۵۰۰ متر از سطح دریا طراحی شده است و برای نصب روی انواع کابلهای سه‌رشته در محیط باز و در معرض مستقیم باد، باران، برف و آلودگی سنگین مناسب است.
انتخاب مشخصات و دریافت پارت‌نامبر
مشخصات فنی
- درجه حرارت محیط -40 الی +105 درجه سانتیگراد
- جنس عایق پلیمر کراسلینک شده
- خاصیت خودخاموش شوندگی
- نصب آسان
- مطابق بااستاندارد IEC 60502-4 ,DIN VDE 0278 ,CNELEC HD 629.1S1
- دارای لایه محافظ UV
- دارای طول عمر نامحدود و برق دار شدن به محض نصب روی کابل
- مناسب برای محیط های بسیار آلوده
اجزای سرکابل داخلی
- روکش عایق
- روکش استرس کنترل
- چسب زرد
- چسب قرمز
- کابلشو فشار قوی
- کابلشو ارت
- سه نظام
- دستور نصب
- بشقابک
- کیت ارت (در صورت نواری بودن ارت)
- کیت آرمور (در صورت آرموردار بودن کابل)
محل کاربرد
سر کابلهای HHK-3E دارای تمامی خصوصیات سر کابلهایHSK-3E می باشند با این تفاوت که جهت نصب در ارتفاعات بالا که بارندگی و برف زیاد دارند و یا محل های بسیار آلوده طراحی و ساخته شده اند.
جدول مشخصات فنی
| طول (میلی‌متر) H | سطح مقطع کابل (میلی‌متر مربع) | کد | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|---|
| 850 | 6 – 400 | HHK – 3E03 – XY | 1.9 | 3 | 3.3 |
| 850 | 6 – 400 | HHK – 3E07 – XY | 3.3 | 6 | 7.2 |
| 950 | 10 – 400 | HHK – 3E12 – XY | 6 | 10 | 12 |
| 950 | 10 – 400 | HHK – 3E17 – XY | 7.2 | 11 | 17.5 |
| 1100 | 10 – 400 | HHK – 3E24 – XY | 12 | 20 | 24 |
| 1100 | 10 – 400 | HHK – 3E36 – XY | 19 | 33 | 36 |
X = سطح مقطع کابل؛ Y = نوع کابلشو یا دوراهه: Al = آلومینیوم، Cu = مس، Bi = بیمتال.
