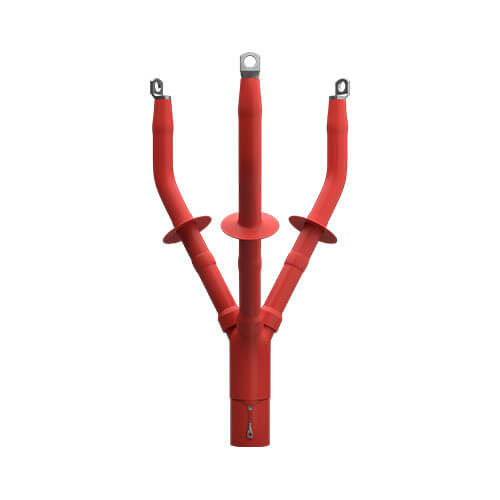

سرکابل حرارتی داخلی سهکر برای ارتفاع بالای ۱۵۰۰ متر از سطح دریا HHK-3I
سرکابل حرارتی داخلی سهکر HHK-3I برای نصب در محیط بسته و سرپوشیده، در ارتفاع بالای ۱۵۰۰ متر از سطح دریا عرضه می‌شود. رده‌های ولتاژی این سری ۳٫۳، ۷٫۲، ۱۲، ۱۷٫۵، ۲۴ و ۳۶ کیلوولت است.
انتخاب مشخصات و دریافت پارت‌نامبر
مشخصات فنی
- سری HHK-3I، نصب داخلی سهکر
- رده ولتاژ Um: از ۳٫۳ تا ۳۶ کیلوولت
- سطح مقطع کابل: ۶ تا ۴۰۰ میلی‌متر مربع در رده‌های ۳٫۳ و ۷٫۲ کیلوولت؛ ۱۰ تا ۴۰۰ میلی‌متر مربع در رده‌های ۱۲ تا ۳۶ کیلوولت
محل کاربرد
نصب روی کابل‌های سهکر در تابلوها، اتاق‌های ترانس و پست‌های سرپوشیده در ارتفاع بالای ۱۵۰۰ متر از سطح دریا.
راهنمای کد سفارش
- I = نصب داخلی
- X = سطح مقطع کابل برحسب میلی‌متر مربع
- Y = نوع کابلشو: آلومینیومی (Al)، مسی (Cu) یا بیمتال (Bi)
جدول مشخصات فنی
| طول (میلی‌متر) H | سطح مقطع کابل (میلی‌متر مربع) | کد | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|---|
| 450 | 6 – 400 | HHK – 3I03 – XY | 1.9 | 3 | 3.3 |
| 450 | 6 – 400 | HHK – 3I07 – XY | 3.3 | 6 | 7.2 |
| 550 | 10 – 400 | HHK – 3I12 – XY | 6 | 10 | 12 |
| 550 | 10 – 400 | HHK – 3I17 – XY | 7.2 | 11 | 17.5 |
| 650 | 10 – 400 | HHK – 3I24 – XY | 12 | 20 | 24 |
| 800 | 10 – 400 | HHK – 3I36 – XY | 19 | 33 | 36 |
X = سطح مقطع کابل؛ Y = نوع کابلشو یا دوراهه: Al = آلومینیوم، Cu = مس، Bi = بیمتال.
