مفصل رزینی سهکر هواپیمایی و راهآهن / Low Smoke & Halogen Free، مقاوم در برابر شرایط آبوهوایی سخت و غوطهور در آب HJRA-33,HJEA-33

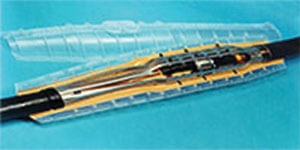

مفصل رزینی سه کر جهت استفاده در فرودگاه و صنایع ریلی HJRA-33,HJEA-33، جهت نصب بر روی انواع کابل های سه رشته مناسب می باشند و دو کابل بدون آرمور و یا آرموردار هم سایز را به هم اتصال می دهند.
HJRA – 33
HJEA – 33
انتخاب مشخصات و دریافت پارت‌نامبر
محل کاربرد
محل هایی که احتمال ایجاد آسیب از محیط فراوان می باشد و فشارهای مکانیکی بالا باشد، این مفصل استفاده می شود. این مفصل همچنین قدرت بالایی در برابر فشارهای الکتریکی ناشی از الکتروموتورها و یا سوئیچینگ دارد و به خوبی ضربات الکتریکی (IMPULSE) را تحمل می نماید و با توجه به رزین استفاده شده در آن در برابر آلودگی بازی و یا اسیدی خاک بسیار مقاوم می باشد و در داخل آب نیز به راحتی قابل استفاده می[باشد. برای کابل های آرموردار از کد HJEA-33 و کابل های بدون آرمور از کد HJRA-33 استفاده می شود.
اجزا مفصل
- نوار نیمه هادی
- نوار عایق
- توری مسی
- دوراهه فشارقوی
- دوراهه ارت
- دستور نصب
- کیت ارت (درصورت نواری بودن ارت)
- کیس رزین
- رزین و هاردنر
- روکش نهایی چسب دار
مشخصات فنی
- درجه حرارت محیط -40 الی +105 درجه سانتیگراد
- جنس عایق پلیمر کراسلینک شده
- خاصیت خودخاموش شوندگی
- نصب آسان
- دارای طول بسیار کم
- مطابق بااستاندارد CNELEC HD 629.1S1,DIN VDE 0278, IEC60502-4
- دارای لایه محافظ UV
- حداکثر یک ساعت پس از نصب قابل بهره برداری می باشد
- تحمل بسیار بالا دربرابر ولتاژ ضربه و رطوبت و آلاینده های خاکی
جدول مشخصات فنی
| سطح مقطع کابل (میلی‌متر مربع) | کد | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|
| 6 – 300 | HJRA – 3303 – XY | 1.9 | 3 | 3.3 |
| 6 – 300 | HJRA – 3307 – XY | 3.3 | 6 | 7.2 |
| 10 – 300 | HJRA – 3312 – XY | 6 | 10 | 12 |
| 10 – 300 | HJRA – 3317 – XY | 8 | 15 | 17.5 |
| 10 – 300 | HJRA – 3324 – XY | 12 | 20 | 24 |
| 10 – 300 | HJRA – 3336 – XY | 19 | 33 | 36 |
| سطح مقطع کابل (میلی‌متر مربع) | کد | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|
| 6 – 300 | HJEA – 3303 – XY | 1.9 | 3 | 3.3 |
| 6 – 300 | HJEA – 3307 – XY | 3.3 | 6 | 7.2 |
| 10 – 300 | HJEA – 3312 – XY | 6 | 10 | 12 |
| 10 – 300 | HJEA – 3317 – XY | 8 | 15 | 17.5 |
| 10 – 300 | HJEA – 3324 – XY | 12 | 20 | 24 |
| 10 – 300 | HJEA – 3336 – XY | 19 | 33 | 36 |
X = سطح مقطع کابل؛ Y = نوع کابلشو یا دوراهه: Al = آلومینیوم، Cu = مس، Bi = بیمتال.
