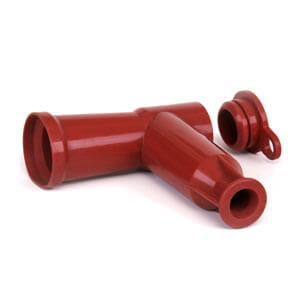

کاور سیلیکونی جهت انواع سرکابل داخلی IBK
در داخل بعضی از تابلو به علت محدودیت فضا و یا نوع بوشینگ طراحی شده امکان اتصال سرکابل به صورت عادی نمی باشد و در صورت عدم استفاده از کاور، احتمال تداخل بین فاز و یا فاز به زمین می باشد.
به همین علت با توجه به نوع طراحی و نحوه اتصال سرکابل از دو نوع کاور سیلیکون (مستقیم و زانویی) جهت حفظ حریم فاز و رفع محدودیت استفاده می شود.
مشخصات:
انتخاب مشخصات و دریافت پارت‌نامبر
جدول مشخصات فنی
| حداقل فاصله پیشنهادی جهت فاصله بین فاز و یا زمین | ||||||
|---|---|---|---|---|---|---|
| Umax (kV) | Insulation level (kV) | A | B | C | D | E |
| 12 | 75 | 50 | 10 | 90 | 20 | 470 |
| 24 | 125 | 110 | 50 | 130 | 50 | 570 |
| ردیف | شرح | کد | سایز (mm) |
|---|---|---|---|
| 1 | Straight | IBKS 300 | 25 – 300 |
| 2 | Elbow | IBKR 300 | 25 – 300 |
