مفصل نواری 52 و 72 کیلوولت TJMV/TKMV

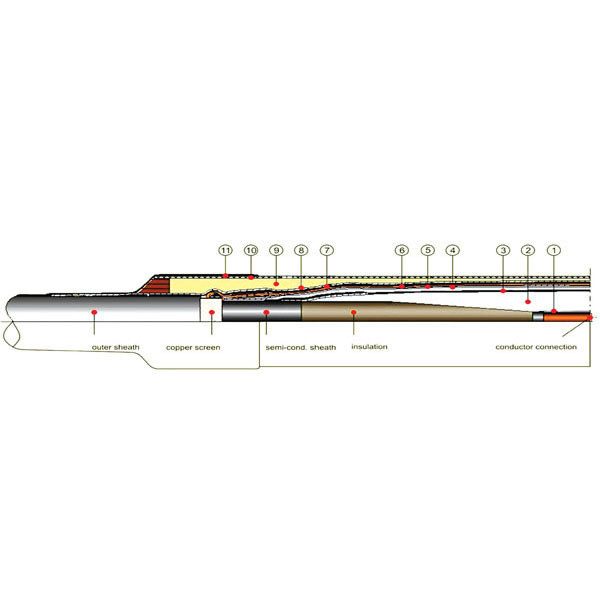

مفصل نواری 52 و 72 کیلوولت TJMV/TKMV، با استفاده از انواع نوارهای نیمه هادی عایق و آب بندی تشکیل شده که جهت سایزهای مختلف کابل و تا ولتاژ 72 کیلوولت مناسب می باشد. این مفصل در دو نوع مستقیم و کراس باندینگ قابل استفاده می باشد. که قابلیت اتصال دو کابل با سطح مقطع مختلف را دارد.
این نوع مفصل یکی از قدیمی ترین و متداولترین نوع مفصل فشار قوی می باشد که جهت کابل های XLPE-EPR-PE مطابق با استاندارد IEC-60840 تولید می شود.
در این مفصل به جای روکش آب بندی می توان از کیس رزین جهت آب بندی نیز استفاده نمود.
انتخاب مشخصات و دریافت پارت‌نامبر
جدول مشخصات فنی
| حداکثر طول نهایی (میلی‌متر) | سطح مقطع کابل (میلی‌متر مربع) | کد | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|---|
| 1,200 | 95 – 1200 | TJMV – 1I52 – XY | 26 | 45 | 52 |
| 1,500 | 240 – 1200 | TJMV – 1I72 – XY | 36 | 63 | 72 |
| حداکثر طول نهایی (میلی‌متر) | سطح مقطع کابل (میلی‌متر مربع) | کد | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|---|
| 1,200 | 95 – 1200 | TKMV – 1I52 – XY | 26 | 45 | 52 |
X = سطح مقطع کابل؛ Y = نوع کابلشو یا دوراهه: Al = آلومینیوم، Cu = مس، Bi = بیمتال.
