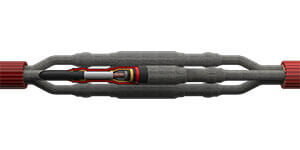

مفصل حرارتی تعمیری سهکر / دارای ملحقات اضافی برای تعمیر سرکابل و مفصل آسیبدیده بدون قطع کابل HJMR-33
مفصل حرارتی تعمیری سه کر HJMR-33، جهت نصب بر روی انواع کابلهای سه رشته مناسب می باشند و دو کابل هم سایز را به هم اتصال می دهند.
انتخاب مشخصات و دریافت پارت‌نامبر
محل کاربرد
این مفصل جهت نصب و ترمیم بر روی انواع کابل های سه رشته مناسب می باشند و دو کابل هم سایز یا غیر هم سایز را به هم اتصال می دهند. این مفصل ها جهت تعمیر و نگهداری کابل ها و یا مفصل هایی استفاده می شود که دچار آسیب شده اند و با محدودیتهایی مانند فضای کم، زمان محدود، نیاز به قطعات خاص جهت ترمیم، روبه رو هستند و همچنین امکان لخت کردن کابل به صورت نرمال وجود ندارد و با توجه به فضای کم، لخت کردن کابل با محدودیت هایی روبه رو است، این مفصل طراحی و به بازار عرضه شده است.
اجزا مفصل
- روکش عایق
- روکش مشکی
- چسب زرد
- نوار نیمه هادی
- نوار عایق
- توری مسی
- روکش دولایه (قرمز/مشکی)
- دوراهه فشار قوی
- دوراهه بلند (درصورت نیاز)
- دوراهه ارت
- روکش نهایی چسب دار
- کیت ارت (در صورت نواری بودن ارت)
مشخصات فنی
- درجه حرارت محیط -40 الی +105 درجه سانتیگراد
- جنس عایق پلیمر کراسلینک شده
- خاصیت خودخاموش شوندگی
- نصب آسان
- تسریع در تعمیرات و کاهش زمان خاموشی
- مطابق بااستاندارد CNELEC HD 629.1S1,DIN VDE 0278, IEC60502-4
- دارای لایه محافظ UV
- دارای طول عمر نامحدود و برق دار شدن به محض نصب روی کابل
- دارای چسب نهایی یک پارچه برای آب بندی کل مفصل
- عدم نیاز به اتصال 2 مفصل در کابل آسیب دیده
جدول مشخصات فنی
| سطح مقطع کابل (میلی‌متر مربع) | کد | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|
| 6 – 1200 | HJMR – 3303 – XY | 1.9 | 3 | 3.3 |
| 6 – 1200 | HJMR – 3307 – XY | 3.3 | 6 | 7.2 |
| 10 – 1200 | HJMR – 3312 – XY | 6 | 10 | 12 |
| 10 – 1200 | HJMR – 3317 – XY | 8 | 15 | 17.5 |
| 10 – 1200 | HJMR – 3324 – XY | 12 | 20 | 24 |
| 10 – 1200 | HJMR – 3336 – XY | 19 | 33 | 36 |
X = سطح مقطع کابل؛ Y = نوع کابلشو یا دوراهه: Al = آلومینیوم، Cu = مس، Bi = بیمتال.
