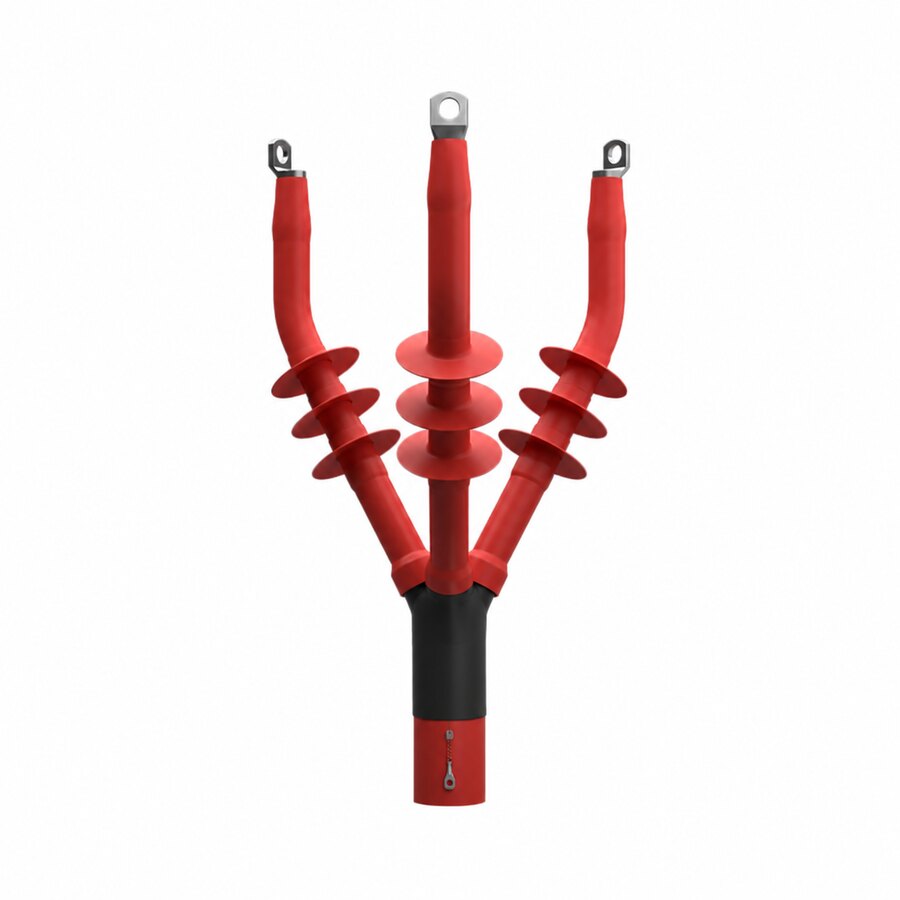

سرکابل تبدیلی حرارتی هوایی سهکر جهت کابل روغنی HSP-3E
سرکابل تبدیلی حرارتی هوایی HSP-3E برای نصب روی کابل‌های سه‌رشته روغنی با عایق کاغذی طراحی شده است و برای محیط باز و محل‌هایی که سرکابل در معرض مستقیم باد، باران و برف قرار دارد مناسب است.
این محصول برای رده‌های ولتاژی ۳٫۳ تا ۳۶ کیلوولت و کابل‌های با سطح مقطع ۳۵ تا ۳۰۰ میلی‌متر مربع قابل سفارش است. در کد سفارش، X نشان‌دهنده سطح مقطع کابل و Y نشان‌دهنده نوع کابلشو (Al / Cu / Bi) است.
انتخاب مشخصات و دریافت پارت‌نامبر
مشخصات فنی
- دمای کارکرد محیط از ۴۰- تا ۱۰۵+ درجه سانتی‌گراد
- عایق پلیمری کراس‌لینک‌شده
- دارای خاصیت خودخاموش‌شوندگی (Flame Retardant)
- مطابق استانداردهای IEC 60502-4، DIN VDE 0278 و CENELEC HD 629.1S1
- دارای لایه محافظ در برابر اشعه UV
- دارای طول عمر نامحدود و قابلیت برق‌دار شدن بلافاصله پس از نصب
- نصب آسان
اجزای سرکابل
- روکش عایق
- روکش استرس کنترل
- چسب زرد
- چسب قرمز
- کابلشوی فشار قوی
- کابلشوی ارت
- سه‌نظام
- روکش ضد روغن
- دستور نصب
- بشقابک برای ولتاژ ۲۴ کیلوولت و بالاتر
- کیت ارت و آرمور
- انگل‌بوت برحسب مشخصات تابلو (در صورت نیاز)
محل کاربرد
مناسب ورودی پست‌های توزیع برق، کارخانه‌ها، سکوها و دکل‌های برق دارای حریم و فضای مناسب برای نصب در محیط باز.
راهنمای کد سفارش
- X = سطح مقطع کابل برحسب میلی‌متر مربع
- Y = نوع کابلشو: آلومینیومی (Al)، مسی (Cu) یا بیمتال (Bi)
- نمونه سفارش: HSP-3E24-185Cu برای سرکابل هوایی ۲۴ کیلوولت، سطح مقطع ۱۸۵ میلی‌متر مربع و کابلشوی مسی
جدول مشخصات فنی
| طول (میلی‌متر) H | سطح مقطع کابل (میلی‌متر مربع) | کد سفارش | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|---|
| ۷۰۰ | ۳۵-۳۰۰ | HSP-3E03-XY | ۱٫۹ | ۳ | ۳٫۳ |
| ۷۰۰ | ۳۵-۳۰۰ | HSP-3E07-XY | ۳٫۳ | ۶ | ۷٫۲ |
| ۸۰۰ | ۳۵-۳۰۰ | HSP-3E12-XY | ۶ | ۱۰ | ۱۲ |
| ۸۰۰ | ۳۵-۳۰۰ | HSP-3E17-XY | ۷٫۲ | ۱۱ | ۱۷٫۵ |
| ۹۵۰ | ۳۵-۳۰۰ | HSP-3E24-XY | ۱۲ | ۲۰ | ۲۴ |
| ۹۵۰ | ۳۵-۳۰۰ | HSP-3E36-XY | ۱۹ | ۳۳ | ۳۶ |
X = سطح مقطع کابل؛ Y = نوع کابلشو یا دوراهه: Al = آلومینیوم، Cu = مس، Bi = بیمتال.
