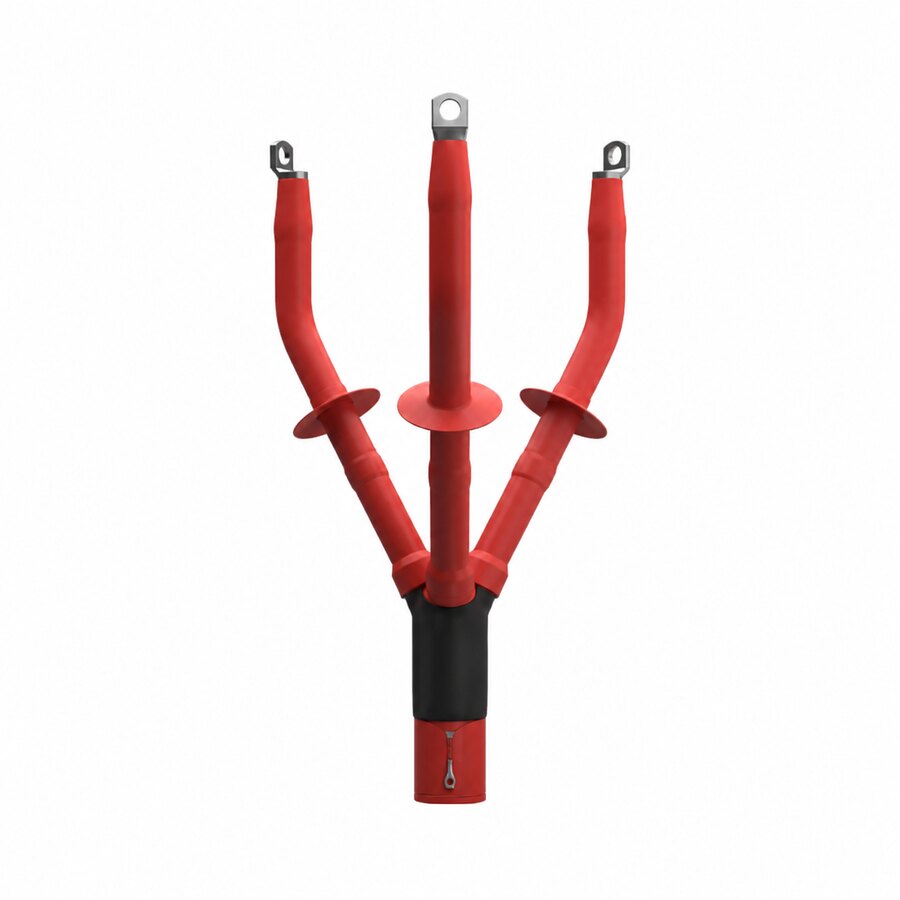

سرکابل تبدیلی حرارتی داخلی سهکر جهت کابل روغنی HSP-3I
سرکابل تبدیلی حرارتی داخلی HSP-3I برای نصب روی کابل‌های سه‌رشته روغنی با عایق کاغذی طراحی شده است و در محیط‌های بسته‌ای استفاده می‌شود که باد، باران یا برف به‌صورت مستقیم با سرکابل تماس ندارد.
این محصول برای رده‌های ولتاژی ۳٫۳ تا ۳۶ کیلوولت و کابل‌های با سطح مقطع ۳۵ تا ۳۰۰ میلی‌متر مربع قابل سفارش است. در کد سفارش، X نشان‌دهنده سطح مقطع کابل و Y نشان‌دهنده نوع کابلشو (Al / Cu / Bi) است.
انتخاب مشخصات و دریافت پارت‌نامبر
مشخصات فنی
- دمای کارکرد محیط از ۴۰- تا ۱۰۵+ درجه سانتی‌گراد
- عایق پلیمری کراس‌لینک‌شده
- دارای خاصیت خودخاموش‌شوندگی (Flame Retardant)
- مطابق استانداردهای IEC 60502-4، DIN VDE 0278 و CENELEC HD 629.1S1
- دارای لایه محافظ در برابر اشعه UV
- دارای طول عمر نامحدود و قابلیت برق‌دار شدن بلافاصله پس از نصب
- نصب آسان
اجزای سرکابل
- روکش عایق
- روکش استرس کنترل
- چسب زرد
- چسب قرمز
- کابلشوی فشار قوی
- کابلشوی ارت
- سه‌نظام
- روکش ضد روغن
- دستور نصب
- بشقابک برای ولتاژ ۲۴ کیلوولت و بالاتر
- کیت ارت و آرمور
- انگل‌بوت برحسب مشخصات تابلو (در صورت نیاز)
محل کاربرد
مناسب پست‌های توزیع برق شهری و کارخانه‌ها، تابلوهای دارای فضای کافی، اتاق‌های ترانس و پست‌های سرپوشیده.
راهنمای کد سفارش
- X = سطح مقطع کابل برحسب میلی‌متر مربع
- Y = نوع کابلشو: آلومینیومی (Al)، مسی (Cu) یا بیمتال (Bi)
- نمونه سفارش: HSP-3I24-185Cu برای سرکابل داخلی ۲۴ کیلوولت، سطح مقطع ۱۸۵ میلی‌متر مربع و کابلشوی مسی
جدول مشخصات فنی
| طول (میلی‌متر) H | سطح مقطع کابل (میلی‌متر مربع) | کد سفارش | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|---|
| ۴۰۰ | ۳۵-۳۰۰ | HSP-3I03-XY | ۱٫۹ | ۳ | ۳٫۳ |
| ۴۰۰ | ۳۵-۳۰۰ | HSP-3I07-XY | ۳٫۳ | ۶ | ۷٫۲ |
| ۴۵۰ | ۳۵-۳۰۰ | HSP-3I12-XY | ۶ | ۱۰ | ۱۲ |
| ۵۰۰ | ۳۵-۳۰۰ | HSP-3I17-XY | ۷٫۲ | ۱۱ | ۱۷٫۵ |
| ۶۰۰ | ۳۵-۳۰۰ | HSP-3I24-XY | ۱۲ | ۲۰ | ۲۴ |
| ۷۵۰ | ۳۵-۳۰۰ | HSP-3I36-XY | ۱۹ | ۳۳ | ۳۶ |
X = سطح مقطع کابل؛ Y = نوع کابلشو یا دوراهه: Al = آلومینیوم، Cu = مس، Bi = بیمتال.
