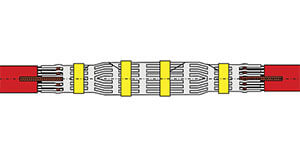

مفصل حرارتی تک کر آرموردار دارای کیس آرمور HJCV-11
مفصل حرارتی تک کر آرموردار دارای کیس آرمور HJCV-11، جهت نصب بر روی انواع کابل های تک رشته آرموردار مناسب می باشند و دو کابل آرموردار هم سایز را به هم اتصال می دهد. این مفصل دارای کیس فلزی بوده که توان محافظت مکانیکی و الکتریکی همانند آرمور کابل را دارا می باشد.
انتخاب مشخصات و دریافت پارت‌نامبر
محل کاربرد
این مفصل بیشتر در توزیع برق شهر و یا کارخانه هایی استفاده می شود که نیاز به حفاظت در برابر فشار مکانیکی وارده از محیط و یا حفاظت در برابر جوندگان را دارند.
اجزا مفصل
- روکش عایق
- روکش استرس کنترل
- چسب زرد
- نوار نیمه هادی
- نوار عایق
- توری مسی
- کیت آرمور
- روکش دولایه (قرمز/مشکی)
- دوراهه فشارقوی
- دوراهه ارت
- دستور نصب
- روکش نهایی چسب دار
- کیت ارت (درصورت نواری بودن ارت)
مشخصات فنی
- درجه حرارت محیط -40 الی +105 درجه سانتیگراد
- جنس عایق پلیمر کراسلینک شده
- خاصیت خودخاموش شوندگی
- نصب آسان
- دارای حجم کم درمقایسه با مفصل های دارای کیس آرمور
- مطابق بااستاندارد CNELEC HD 629.1S1,DIN VDE 0278, IEC60502-4
- دارای لایه محافظ UV
- دارای طول عمر نامحدود و برق دار شدن به محض نصب روی کابل
- دارای چسب نهایی یک پارچه برای آب بندی کل مفصل
جدول مشخصات فنی
| سطح مقطع کابل (میلی‌متر مربع) | کد | Uo (kV) | Un (kV) | Um (kV) |
|---|---|---|---|---|
| 6 – 300 | HJCV – 3303 – XY | 1.9 | 3 | 3.3 |
| 6 – 300 | HJCV – 3307 – XY | 3.3 | 6 | 7.2 |
| 10 – 300 | HJCV – 3312 – XY | 6 | 10 | 12 |
| 10 – 300 | HJCV – 3317 – XY | 8 | 15 | 17.5 |
| 10 – 300 | HJCV – 3324 – XY | 12 | 20 | 24 |
| 10 – 300 | HJCV – 3336 – XY | 19 | 33 | 36 |
X = سطح مقطع کابل؛ Y = نوع کابلشو یا دوراهه: Al = آلومینیوم، Cu = مس، Bi = بیمتال.
