Project Description

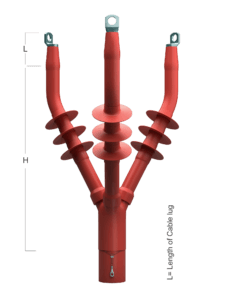

سرکابل حرارتی هوایی سه کر جهت استفاده در محیط با آلودگی بالا HHK-3E، جهت نصب بر روی انواع کابلهای سه رشته مناسب می باشند و در محیط باز که باد و باران یا برف به صورت مستقیم با آن در تماس است و آلودگی محیطی آن نیز بالا (سنگین) می باشد استفاده می شوند.
- درجه حرارت محیط -40 الی +105 درجه سانتیگراد
- جنس عایق پلیمر کراسلینک شده
- خاصیت خودخاموش شوندگی
- نصب آسان
- مطابق بااستاندارد IEC 60502-4 ,DIN VDE 0278 ,CNELEC HD 629.1S1
- دارای لایه محافظ UV
- دارای طول عمر نامحدود و برق دار شدن به محض نصب روی کابل
- مناسب برای محیط های بسیار آلوده
- روکش عایق
- روکش استرس کنترل
- چسب زرد
- چسب قرمز
- کابلشو فشار قوی
- کابلشو ارت
- سه نظام
- دستور نصب
- بشقابک
- کیت ارت (در صورت نواری بودن ارت)
- کیت آرمور (در صورت آرموردار بودن کابل)
سر کابلهای HHK-3E دارای تمامی خصوصیات سر کابلهایHSK-3E می باشند با این تفاوت که جهت نصب در ارتفاعات بالا که بارندگی و برف زیاد دارند و یا محل های بسیار آلوده طراحی و ساخته شده اند.
سطح مقطع کابل (میلیمتر مربع)=X نوع کابلشو Y=Al/Cu/BI |
طول (میلیمتر) H | سطح مقطع کابل (میلیمتر مربع) | کد | Uo (kV) |
Un (kV) |
Um (kV) |
800 | 6 – 400 | HHK – 3E03 – XY | 1.9 | 3 | 3.3 |
800 | 6 – 400 | HHK – 3E07 – XY | 3.3 | 6 | 7.2 |
900 | 10 – 400 | HHK – 3E12 – XY | 6 | 10 | 12 |
900 | 10 – 400 | HHK – 3E17 – XY | 7.2 | 11 | 17.5 |
1100 | 10 – 400 | HHK – 3E24 – XY | 12 | 20 | 24 |
1100 | 10 – 400 | HHK – 3E36 – XY | 19 | 33 | 36 |
