معرفی اتصالات کابل و انواع سرکابل

۲۶ مهر ۱۴۰۲

مهندس هاشمی

اتصالات کابل‌های برق در دو گروه اصلی سرکابل و مفصل قرار می‌گیرند. سرکابل مجموعه قطعاتی است که روی کابل زمینی فشار ضعیف، متوسط یا قوی نصب می‌شود تا اتصال ایمن کابل به شبکه هوایی، کلید، سکسیونر، ترانسفورماتور یا تابلو را فراهم کند.

سرکابل‌ها را می‌توان به دو گروه اصلی AIS و GIS تقسیم کرد. در سیستم AIS هوا نقش عایق را دارد و رعایت فاصله‌های هوایی و حریم الکتریکی ضروری است.

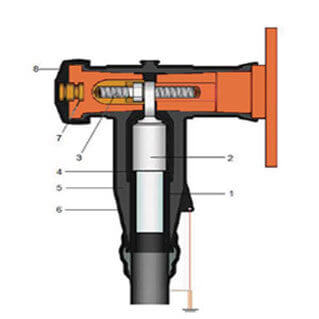

در سیستم GIS از محیط عایقی گازی و تجهیزات فشرده استفاده می‌شود. اتصال کابل به تجهیزات GIS معمولاً با سرکابل پلاگ‌این یا بوشینگ متناسب انجام می‌گیرد.

AIS معمولاً در محل‌هایی با فضای کافی و امکان رعایت حریم به‌کار می‌رود؛ GIS برای پست‌های فشرده، فضاهای محدود و محل‌هایی که ایمنی تماس و کاهش ابعاد اهمیت بیشتری دارد مناسب است.

انتخاب سرکابل باید بر اساس ولتاژ نامی و حداکثر سیستم، نوع عایق کابل، سطح مقطع، نوع شیلد، محل نصب، بوشینگ تجهیز و شرایط محیطی انجام شود.
