تأثیر ارتفاع در انتخاب سطح ولتاژ و ضریب تصحیح ارتفاع ACF

آرشیو فنی پارس مفصل آسیا

واحد فنی و مهندسی

ضریب تصحیح ارتفاع (Altitude Correction Factor یا ACF) یکی از پارامترهای مهم در انتخاب سطح عایقی سرکابل و تجهیزات فشار متوسط و فشار قوی است.

مطابق مطلب فنی وب‌سایت قدیمی پارس مفصل آسیا و استاندارد IEEE 1312-1999، با افزایش ارتفاع از سطح دریا خاصیت عایقی هوا کاهش می‌یابد. به‌طور تقریبی به ازای هر ۱۰۰۰ متر افزایش ارتفاع، حدود ۱۰ درصد افت استقامت عایقی ایجاد می‌شود؛ بنابراین ضریب تصحیح سطح ولتاژ باید در انتخاب تجهیز در نظر گرفته شود.

هرچه ارتفاع بیشتر شود، چگالی هوا و استقامت دی‌الکتریک عایق خارجی کاهش پیدا می‌کند. در نتیجه احتمال تخلیه سطحی، کرونا و شکست در فاصله‌های هوایی افزایش می‌یابد و ممکن است استفاده از تجهیزی با رده ولتاژی بالاتر یا فاصله خزشی بیشتر لازم باشد.

روش محاسبه انتخاب ولتاژ اصلاح‌شده: ولتاژ نامی موردنیاز بر ضریب تصحیح ارتفاع تقسیم می‌شود.

مثال وب‌سایت قدیمی: در ارتفاع ۲۰۰۰ متر، ضریب تصحیح ولتاژ برابر ۰٫۷۹ در نظر گرفته شده است. برای شبکه ۳۶ کیلوولت داریم: 36 ÷ 0.79 = 45.57 kV.

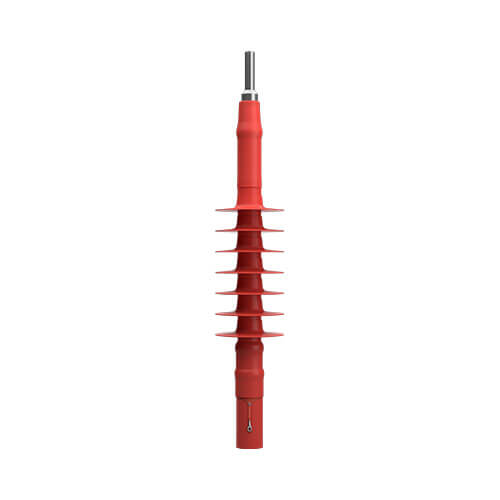

از آنجا که مقدار محاسبه‌شده حدود ۴۵٫۶ کیلوولت است، رده استاندارد بالاتر انتخاب می‌شود؛ بنابراین برای ارتفاع ۲۰۰۰ متر و شبکه ۳۳/۳۶ کیلوولت، سرکابل رده ۴۵/۵۲ کیلوولت پیشنهاد شده است.

این محاسبه فقط بخشی از فرایند انتخاب است. نوع آلودگی محیط، فاصله خزشی، رطوبت، دمای کار، تعداد دفعات کلیدزنی، اضافه‌ولتاژهای گذرا، نوع کابل و سطح عایقی تجهیزات متصل نیز باید توسط طراح شبکه بررسی شوند.

ضرایب جدول زیر مقادیر تقریبی متناظر با منحنی ACF هستند و برای انتخاب اولیه کاربرد دارند. انتخاب نهایی باید بر اساس استاندارد پروژه، مشخصات سازنده و مطالعات هماهنگی عایقی تأیید شود.

U انتخابی = U نامی ÷ ACF
