سرکابل پلاگ این

سرکابل پلاگ این 2018-05-23T20:47:41+00:00

Project Description

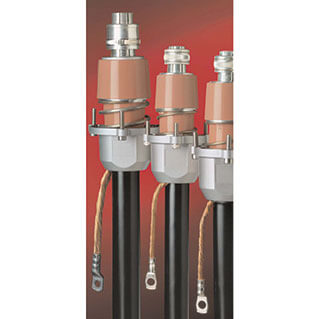

سرکابلهای PLUG IN Inner Cone سرکابلهایی از جنس Silicone هستند و به طور کاملاً عایق می باشند و جهت اتصال کابلهای زمینی به ترانسفورماتور کلید خانه ها و اتصالاتی که مجهز به بوشینگ مادگی (females) می باشند، استفاده می شوند. این نوع بوشینگ طبق استاندارد SIN EN 501180/501181 جهت سایز 1 (630 آمپر)، سایز 2 (800 آمپر) و سایز 3 (1250 آمپر) طراحی شده است.



تمام اجزاء به صورت یک پارچه و بدون نیاز به ادپتور می باشند.
نصب سریع به علت یک پارچه بودن سرکابل و کاهش اشتباه نصب
دارای استرس کنترل یک پارچه با بدنه و کنترل کامل میدان الکتریکی
طراحی سرکابل طوری می باشد که در مقابل اتصال کوتاه بسیار مقاوم می باشد.
با توجه به ویژگی های سیلیکون نصب آن راحتر از نوع EPDM می باشد.
این سرکابلها آتش نمی گیرند و دود زا نمی باشد.
در برابر اسید، الکل و مواد نفتی بر خلاف نوع EPDMمقاوم هستند.



این سرکابلها در سه نوع ارائه می شوند:

  • سرکابل مستقیم 630 آمپر سایز 12/24/36kV
  • سرکابل مستقیم 800 آمپر سایز 12/24/36kV
  • سرکابل مستقیم 1250 آمپر سایز 12/24/36kV
asaa

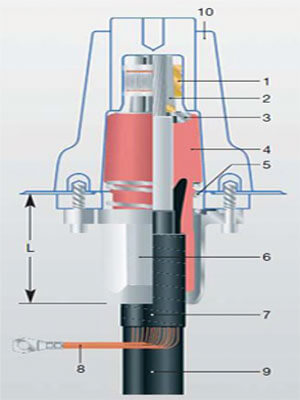

قطعات سرکابل male به شرح زیر می باشد:

  1. حلقه فشاری فلزی
  2. کلمپ مخروطی
  3. صفحه فشاری
  4. عایق سلیکونی با استرس کنترل یک پارچه
  5. صفحه فنری فشاری
  6. گلند ورودی کابل
  7. محل قرارگیری عایق
  8. ارت
  9. کابل XLPE
  10. بوشینگ

جدول تست های انجام شده سرکابل پلاگ این Male:
