مفصل نواری 52 و 72 کیلوولت TJMV/TKMV

مفصل نواری 52 و 72 کیلوولت TJMV/TKMV 2018-05-23T20:44:03+00:00

Project Description

این نوع مفصل با استفاده از انواع نوارهای نیمه هادی عایق و آب بندی تشکیل شده که جهت سایزهای مختلف کابل و تا ولتاژ 72 کیلووات مناسب می باشد. این مفصل در دو نوع مستقیم و کراس باندینگ قابل استفاده می باشد. که قابلیت اتصال دو کابل با سطح مقطع مختلف را دارد.

این نوع مفصل یکی از قدیمی ترین و متداولترین نوع مفصل فشار قوی می باشد که جهت کابل های XLPE-EPR-PE مطابق با استاندارد IEC-60840 تولید می شود.

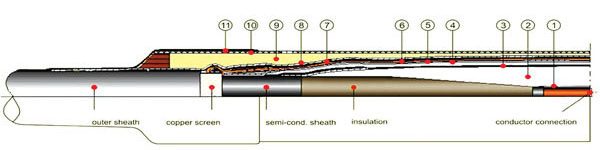

اجزا مفصل:

  1. نوار نیمه هادی
  2. نوار عایق
  3. نوار نیمه هادی
  4. نوار عایق
  5. توری مسی
  6. سیم ارت
  7. نوار PVC
  8. روکش آب بندی چسبدار
  9. رزین(در صورت نیاز)
  10. کیس رزین(در صورت نیاز)
  11. روکش آب بندی جسبدار(در صورت نیاز)

در این مفصل به جای روکش آب بندی می توان از کیس رزین جهت آب بندی نیز استفاده نمود.

سطح مقطع کابل (میلی‌متر مربع)=X
جنس دوراهه Y=AL/CU/BI
حداکثر طول نهایی (میلی‌متر) سطح مقطع کابل (میلی‌متر مربع) کد Uo
(kV)
Un
(kV)
Um
(kV)
1,200 95 – 1200 TJMV – 1I52 – XY 26 45 52
1,500 240 –  1200 TJMV – 1I72 – XY 36 63 72
حداکثر طول نهایی (میلی‌متر) سطح مقطع کابل (میلی‌متر مربع) کد Uo
(kV)
Un
(kV)
Um
(kV)
1,200 95 – 1200 TKMV – 1I52 – XY 26 45 52
