سرکابل داخلی تک کر حرارتی جهت استفاده در صنایع فولاد HCL-1l,HSL-1l

سرکابل داخلی تک کر حرارتی جهت استفاده در صنایع فولاد HCL-1l,HSL-1l 2018-05-23T19:36:29+00:00

Project Description

این سرکابلها جهت نصب بر روی انواع کابلهای تک رشته مناسب می باشند و در محیط بسته که باد و باران یا برف به صورت مستقیم با آن در تماس می باشد استفاده می شوند. به علت اهمیت بالای تأمین انرژی در صنایع فولاد سرکابل ها به گونه ای طراحی شده اند که تحمل تنشهای ولتاژی مداوم که ناشی از وجود کوره های ذوب است را داشته باشند و احتمال ایجاد مشکل بر اثر ضربه های تشدید الکتریکی و غیرمتعارف و متوالی در این صنعت به شدت کاهش یافته است. این سر کابل جهت ولتاژ 52 و 72 کیلووات کاربرد دارد.

  • درجه حرارت محیط -40 الی +105 درجه سانتیگراد
  • جنس عایق پلیمر کراسلینک شده
  • خاصیت خودخاموش شوندگی
  • نصب آسان مطابق با استاندارد IEC 60840
  • دارای لایه محافظ UV
  • دارای طول عمر نامحدود و برق دار شدن به محض نصب روی کابل
  • دارای تحمل شرایط ولتاژ DC و آلودگی محیطی
  • روکش عایق
  • روکش استرس کنترل
  • چسب زرد
  • چسب قرمز
  • کابلشو فشار قوی
  • کابلشو ارت
  • دستور نصب
  • بشقابک
  • کیت آرمور (درصورت آرموردار بودن کابل)
  • کیت ارت (در صورت نواری بودن ارت)

سرکابلهای HSL-1I بیشتر در پستهای سر پوشیده توزیع برق و تابلو برق جهت شرکتهای کارخانه های فولاد که دارای استاندارد جهت نصب می باشد مورد استفاده قرار می گیرد. سرکابل HCL-1I نیز مانند سرکابل های فوق می باشد. با این تفاوت که برای تابلوها و پست های برق با فضای کم طراحی شده اند.

سطح مقطع کابل (میلی‌متر مربع)=X
نوع کابلشو Y=Al/Cu/BI

HSL – 1I

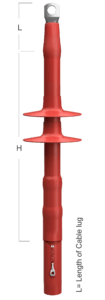

حداکثر طول نهایی (میلی‌متر) سطح مقطع کابل (میلی‌متر مربع) کد Uo
(kV)
Un
(kV)
Um
(kV)
800 95 – 1200 HSL – 1I52 – XY 26 45 52
1000 240 – 1200 HSL – 1I72 – XY 36 63 72

HCL – 1E

حداکثر طول نهایی (میلی‌متر) سطح مقطع کابل (میلی‌متر مربع) کد Uo
(kV)
Un
(kV)
Um
(kV)
700 95 – 1200 HCL – 1I52 – XY 26 45 52
900 240 – 1200 HCL – 1I72 – XY 36 63 72
