سرکابل داخلی تک کر حرارتی جهت استفاده در صنایع نفت ، گاز و پتروشیمی HCG-1l , HSG-1l

سرکابل داخلی تک کر حرارتی جهت استفاده در صنایع نفت ، گاز و پتروشیمی HCG-1l , HSG-1l 2018-05-23T19:35:08+00:00

Project Description

این سر کابلها جهت نصب بر روی انواع کابلهای تک رشته مناسب می باشند و در محیط بسته که باد و باران یا برف به صورت مستقیم با آن در تماس نیست استفاده می شوند. به علت اهمیت بالای تأمین انرژی در صنایع نفت و گاز و پتروشیمی سرکابل ها به گونه ای طراحی شده اند که تحمل شرایط محیط همانند آلودگی محیطی و گرمای شدید و آلاینده های خاکی، مواد اولیه اینگونه سرکابلها به گونه ای ساخته شده اند، که تحمل شرایط فوق را داشته و احتمال ایجاد مشکل به شدت کاهش یافته است.

  • درجه حرارت محیط -40 الی +105 درجه سانتیگراد
  • مطابق بااستاندارد IEC 60502-4 ,DIN VDE 0278 ,CNELEC HD 629.1S1
  • جنس عایق پلیمر کراسلینک شده
  • دارای لایه محافظ UV
  • خاصیت خودخاموش شوندگی
  • دارای طول عمر نامحدود و برق دار شدن به محض نصب روی کابل
  • نصب آسان
  • دارای تحمل بالا در برابر ولتاژ ضربه و تنشهای ولتاژی و شرایط محیطی سخت
  • روکش عایق
  • روکش استرس کنترل
  • چسب زرد
  • چسب قرمز
  • کابلشو فشار قوی
  • کابلشو ارت
  • دستور نصب
  • بشقابک (جهت ولتاژ 24کیلوولت به بالا نیاز می باشد)
  • کیت آرمور (در صورت آرموردار بودن کابل)
  • کیت ارت (در صورت نواری بودن ارت)
  • انگل بوت (در صورت نیاز برحسب مشخصات تابلو)

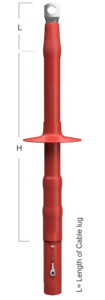

سرکابلهای HSG-1I بیشتر در پستهای سر پوشیده توزیع برق و تابلوهای برق شرکتهای نفت و گاز و پتروشیمی که دارای فضای استاندارد می باشند مورد استفاده قرار می گیرند. سرکابل HCG-1Iنیز مانند سرکابلهای فوق می باشد، با این تفاوت که جهت نصب در تابلوهایی با فضای کم همانند جعبه های الکتروموتور (ELECTRO MOTOR JUNCTION BOX) طراحی شده اند.

سطح مقطع کابل (میلی‌متر مربع)=X
نوع کابلشو Y=Al/Cu/BI

HSG – 1I

طول (میلی‌متر) H سطح مقطع کابل (میلی‌متر مربع) کد Uo
(kV)
Un
(kV)
Um
(kV)
210 6 – 1200 HSG – 1I 03 – XY 1.9 3 3.3
210 6 – 1200 HSG – 1I 07 – XY 3.3 6 7.2
270 10 – 1200 HSG – 1I 12 – XY 6 10 12
330 10 – 1200 HSG – 1I 17 – XY 7.2 11 17.5
330 10 – 1200 HSG – 1I 24 – XY 12 20 24
430 10 – 1200 HSG – 1I 36 – XY 19 33 36

HCG – 1I

طول (میلی‌متر) H سطح مقطع کابل (میلی‌متر مربع) کد Uo
(kV)
Un
(kV)
Um
(kV)
170 6 – 1200 HCG – 1I 03 – XY 1.9 3 3.3
170 6 – 1200 HCG – 1I 07 – XY 3.3 6 7.2
200 10 – 1200 HCG – 1I 12 – XY 6 10 12
220 10 – 1200 HCG – 1I 17 – XY 7.2 11 17.5
220 10 – 1200 HCG – 1I 24 – XY 12 20 24
370 10 – 1200 HCG – 1I 36 – XY 19 33 36
