سرکابل هوایی تک کر حرارتی عمومی HSK-1E

سرکابل هوایی تک کر حرارتی عمومی HSK-1E 2018-05-23T19:34:08+00:00

Project Description

این سر کابلها جهت نصب بر روی انواع کابلهای تک رشته مناسب می باشد و در محیط باز که باد و باران یا برف به صورت مستقیم با آنها در تماس است و آلودگی محیطی آن نیز متوسط باشد استفاده می شوند. این نوع سرکابلها در رنج ولتاژی 3.3 الی 36 کیلووات قابل ارائه می باشند.

  • درجه حرارت محیط -40 الی +105 درجه سانتیگراد
  • مطابق با استاندارد IEC 60502-4 ,DIN VDE 0278 ,CNELEC HD 629.1S1
  • نوع عایق کراسلینک شده
  • دارای لایه محافظ UV
  • خاصیت خودخاموش شوندگی
  • دارای طول عمر نامحدود و برق دار شدن به محض نصب روی کابل
  • نصب آسان
  • روکش عایق
  • روکش استرس کنترل
  • چسب زرد
  • چسب قرمز
  • کابلشو فشار قوی
  • کابلشو ارت
  • بشقابک
  • کیت آرمور (در صورت آرموردار بودن کابل)
  • کیت ارت (در صورت نواری بودن ارت)
  • دستور نصب

سر کابل HSK-1E بیشتر در ورودی پستهای توزیع برق شهر و یا کارخانه ها استفاده می شوند و همچنین در بعضی سکوها و یا دکلهای برق که دارای حریم مناسب جهت نصب می باشد مورد استفاده قرار می گیرد.

سطح مقطع کابل (میلی‌متر مربع)=X
نوع کابلشو Y=Al/Cu/BI

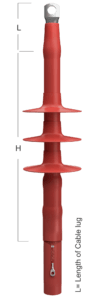

طول (میلی‌متر) H سطح مقطع کابل (میلی‌متر مربع) کد Uo
(kV)
Un
(kV)
Um
(kV)
260 6 – 1200 HSK – 1E03 – XY 1.9 3 3.3
260 6 – 1200 HSK – 1E07 – XY 3.3 6 7.2
360 10 – 1200 HSK – 1E12 – XY 6 10 12
410 10 – 1200 HSK – 1E17 – XY 7.2 11 17.5
410 10 – 1200 HSK – 1E24 – XY 12 20 24
560 10 – 1200 HSK – 1E36 – XY 19 33 36
