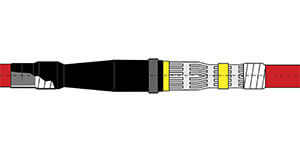

مفصل سه کر حرارتی آرموردار دارای کیس آرمور HJCV-33

مفصل سه کر حرارتی آرموردار دارای کیس آرمور HJCV-33 2018-05-23T20:17:20+00:00

Project Description

این مفصل ها جهت نصب بر روی انواع کابل های سه رشته آرموردار مناسب می باشند و دو کابل آرموردار هم سایز را به هم اتصال می دهد این مفصل دارای کیس فلزی بوده که توان محافظت مکانیکی و خاصیت الکتریکی همانند آرمور کابل را دارا می باشد.

این مفصل بیشتر در توزیع برق شهر و یا کارخانه هایی استفاده می شود که نیاز به حفاظت در برابر فشارهای مکانیکی وارده از محیط و یا حفاظت در برابر جوندگان را دارند.

  • روکش عایق
  • روکش دولایه (قرمز/مشکی)
  • روکش استرس کنترلدوراهه فشارقوی
  • چسب زرد
  • دوراهه ارت
  • نوار نیمه هادی
  • دستور نصب
  • نوار عایق
  • روکش نهایی چسب دار
  • توری مسی
  • کیت ارت (درصورت نواری بودن ارت)
  • کیت آرمور
  • درجه حرارت محیط -40 الی +105 درجه سانتیگراد
  • مطابق بااستاندارد CNELEC HD 629.1S1,DIN VDE 0278, IEC60502-4
  • جنس عایق پلیمر کراسلینک شده
  • دارای لایه محافظ UV
  • خاصیت خودخاموش شوندگی
  • دارای طول عمر نامحدود و برق دار شدن به محض نصب روی کابل
  • نصب آسان
  • دارای چسب نهایی یک پارچه برای آب بندی کل مفصل
  • دارای حجم کم درمقایسه با مفصل های دارای کیس آرمور
سطح مقطع کابل (میلی‌متر مربع)=X
نوع دوراهه Y=Al/Cu/BI
سطح مقطع کابل (میلی‌متر مربع) کد Uo
(kV)
Un
(kV)
Um
(kV)
6 – 300 HJCV – 3303 – XY 1.9 3 3.3
6 –  300 HJCV – 3307 – XY 3.3 6 7.2
10 – 300 HJCV – 3312 – XY 6 10 12
10 – 300 HJCV – 3317 – XY 8 15 17.5
10 – 300 HJCV – 3324 – XY 12 20 24
10 – 300 HJCV – 3336 – XY 19 33 36
