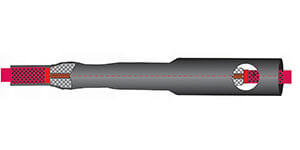

مفصل تک کر حرارتی آرموردار بدون کیس آمور HJUV-11

مفصل تک کر حرارتی آرموردار بدون کیس آمور HJUV-11 2018-05-23T20:20:44+00:00

Project Description

این مفصل ها جهت نصب انواع کابهای تک رشته آرمور مناسب می باشند و دو کابل آرموردار هم سایز را به هم اتصال می دهد. با توجه به عدم وجود کیس فلزی در این مفصل طراحی آن به گونه ای است که اتصال الکتریکی بین آرمور کابلها، در دو سمت برقرار شود.

این مفصل بیشتر در توزیع برق شهر و یا کارخانه هایی استفاده می شوند که نیاز به حفاظت در برابر فشارهای مکانیکی وارده از محیط را ندارد و با توجه به عدم استفاده از کیس آرمور، قطر مفصل تقریباً همانند قطر کابل بوده و جهت استفاده در سینی کابل بسیار مناسب است.

  • روکش عایق
  • روکش استرس کنترل
  • چسب زرد
  • نوار نیمه هادی
  • نوار عایق
  • توری مسی
  • کیت آرمور
  • روکش دولایه (قرمز/مشکی)
  • دوراهه فشارقوی
  • دوراهه ارت
  • دستور نصب
  • روکش نهایی چسب دار
  • کیت ارت (درصورت نواری بودن ارت)
  • درجه حرارت محیط -40 الی +105 درجه سانتیگراد
  • جنس عایق پلیمر کراسلینک شده
  • خاصیت خودخاموش شوندگی
  • نصب آسان
  • دارای حجم کم درمقایسه با مفصل های دارای کیس آرمور
  • مطابق بااستاندارد CNELEC HD 629.1S1,DIN VDE 0278, IEC60502-4
  • دارای لایه محافظ UV
  • دارای طول عمر نامحدود و برق دار شدن به محض نصب روی کابل
  • دارای چسب نهایی یک پارچه برای آب بندی کل مفصل
سطح مقطع کابل (میلی‌متر مربع)=X
نوع دوراهه Y=Al/Cu/BI
سطح مقطع کابل (میلی‌متر مربع) کد Uo
(kV)
Un
(kV)
Um
(kV)
6 – 1200 HJUV – 1103 – XY 1.9 3 3.3
6 – 1200 HJUV – 1107 – XY 3.3 6 7.2
10 – 1200 HJUV – 1112 – XY 6 10 12
10 – 1200 HJUV – 1117 – XY 8 15 17.5
10 – 1200 HJUV – 1124 – XY 12 20 24
10 – 1200 HJUV – 1136 – XY 19 33 36
